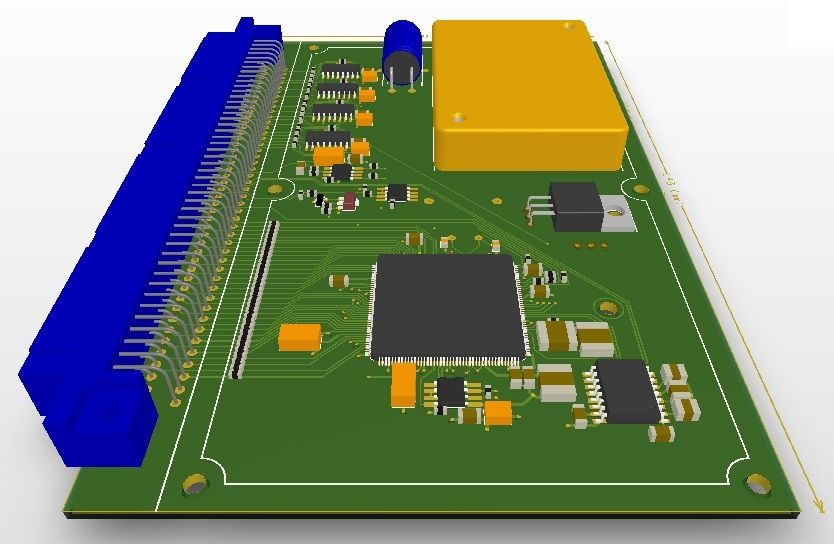

Печатный узел
Печатная плата с подсоединенными к ней электрическими и механическими элементами и/или другими печатными платами.
Конструирование печатного узла и печатной платы производится в несколько этапов:
- Комплектование исходных данных на конструкторско-технологическое проектирование печатного узла или изучение и анализ ТЗ на изделие
- Выбор версии конструктивного исполнения печатного узла
- Выбор комплектовочного строения узла, вариантов установки электрорадиоизделий и поверхностно-монтируемых компонентов
- Выбор типа конструкции печатной платы
- Выбор класса точности и метода изготовления печатной платы
- Выбор материала печатной платы
- Создание компоновочных эскизов печатного узла и выбор размеров печатной платы
- Вычисление элементов проводящего рисунка платы
- Размещение электрорадиоизделий
- Трассировка печатной платы
- Контрольные расчеты
- Заключительное оформление сборочного чертежа печатного узла
