Класс точности печатной платы
Условное цифровое обозначение, которое характеризует наименьшие номинальные значения размеров элементов рисунка печатной платы и определяет значения допусков на размеры этих элементов. При определении класса точности печатной платы учитывают значения ширины печатного проводника, гарантийного пояска контактной площадей, расстояния между печатными проводниками и др.
ГОСТ устанавливает пять классов точности ПП, каждый из которых обладает наименьшими номинальными значениями главных параметров для узкого места — это участок ПП, на который элементы печатного проводящего рисунка и расстояние между ними могут быть выполнены только с минимальными допустимыми значениями.
Ширину проводников рассчитывают и выбирают в зависимости от возможной токовой нагрузки, качства токопроводящего материала, температуры окружающей среды при эксплуатации. Края проводников должны быть ровными, проводники — без вздутий, отслоений, разрывов, пор, трещин, эти повреждения влияют на сопротивление и другие свойства.
Расстояние между элементами проводящего рисунка зависит от возможного рабочего напряжения, свойств диэлектрика, условий эксплуатации и связано с помехоустойчивостью, искажением сигналов и короткими замыканиями.
Условное обозначение | Номинальное значение основных размеров для класса точности | ||||
Класс точности | 1 | 2 | 3 | 4 | 5 |
t, мм | 0,75 | 0,45 | 0,25 | 0.15 | 0,10 |
S, мм | 0,75 | 0,45 | 0,25 | 0,15 | 0.10 |
b, мм | 0,30 | 0,20 | 0,10 | 0,05 | 0,025 |
j,мм | 0,4 | 0,4 | 0,33 | 0,25 | 0,2 |

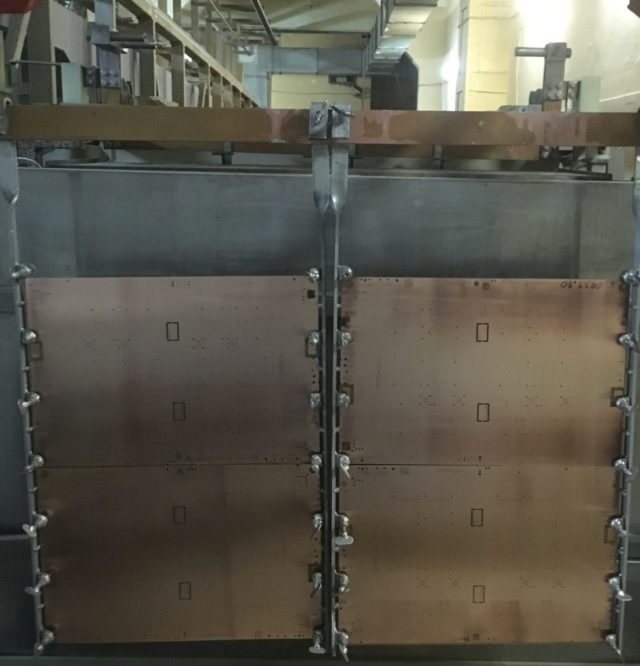

Печатные платы 3-гo класса – распространены больше всего, так как обеспечивают высокую плотность трассировки и монтажа и для их производства нужно рядовое, хотя и специализированное, оборудование.
Печатные платы 4-го класса выпускаются на высокоточном оборудовании, но требования к материалам, оборудованию и помещениям ниже, чем для пятого класса.
Изготовление печатных плат 5-ro класса требует использование уникального высокоточного оборудования, специальных материалов, безусадочной фотопленки и помещениях «чистой зоны» с термостатированием производственных.
Выпуск печатных плат 2-го и 1-ro классов осуществляется на рядовом оборудовании, иногда на оборудовании, которое не предназначено для изготовления печатных плат. Такие платы с невысокими конструктивными параметрами предназначаются для недорогих устройств с малой плотностью монтажа.
