Гибкая печатная плата (ГПП)

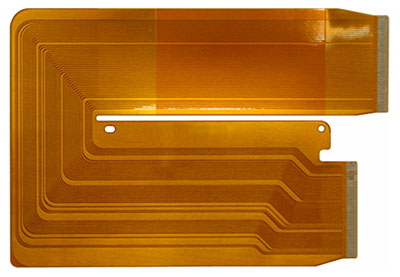

Стандарт IPC-T-50 «Terms and Definition for Printed Boards» так определяет гибкие печатные платы (ГПП): «Печатные платы, использующие гибкий базовый материал, с гибким защитным покрытием или без него». Наиболее часто используемый материал гибких плат – полиимид. Пример гибкой печатной платы приведен на рисунке ниже.
Основные элементы конструкции гибких печатных плат

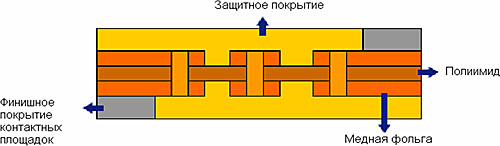

Базовый материал, адгезив, металлическая фольга или базовый материал и металлическая фольга. Гибкие базовые материалы: наиболее популярные – лавсан и полиимид. Пример конструкции двусторонней гибкой печатной платы приведен на рисунке ниже.
Полиимидные пленки — доминирующий материал для изготовления гибких печатных плат. Имеется ряд формул полиимида с торговыми марками Kapton, Apical, Novax, Espanex, Upilex.
Преимущества:
- отличная гибкость при всех температурах,
- хорошие электрические свойства,
- отличная химстойкость (за исключением горячей концентрированной щелочи),
- очень хорошая устойчивость к разрыву (но плохое распространение разрыва),
- определенные типы полиимидов имеют дополнительные преимущества (коэффициент расширения согласованный с медью, уменьшенное напряжение в ламинатах…),
- полиимид можно химически травить,
- рабочая температура от – 200 °С до + 300°С.
Недостатки:
- высокое водопоглощение (до 3% по весу),
- относительно высокая стоимость,
- высокотемпературные свойства ограничивают адгезивы, применяемые в гибких платах.
