С чего начинается печатная плата? Кто-то скажет с идей конструктора, кто-то подумает про начальный этап изготовления и т.д. Но печатная плата «начинает» свою жизнь с выбора базового материала!

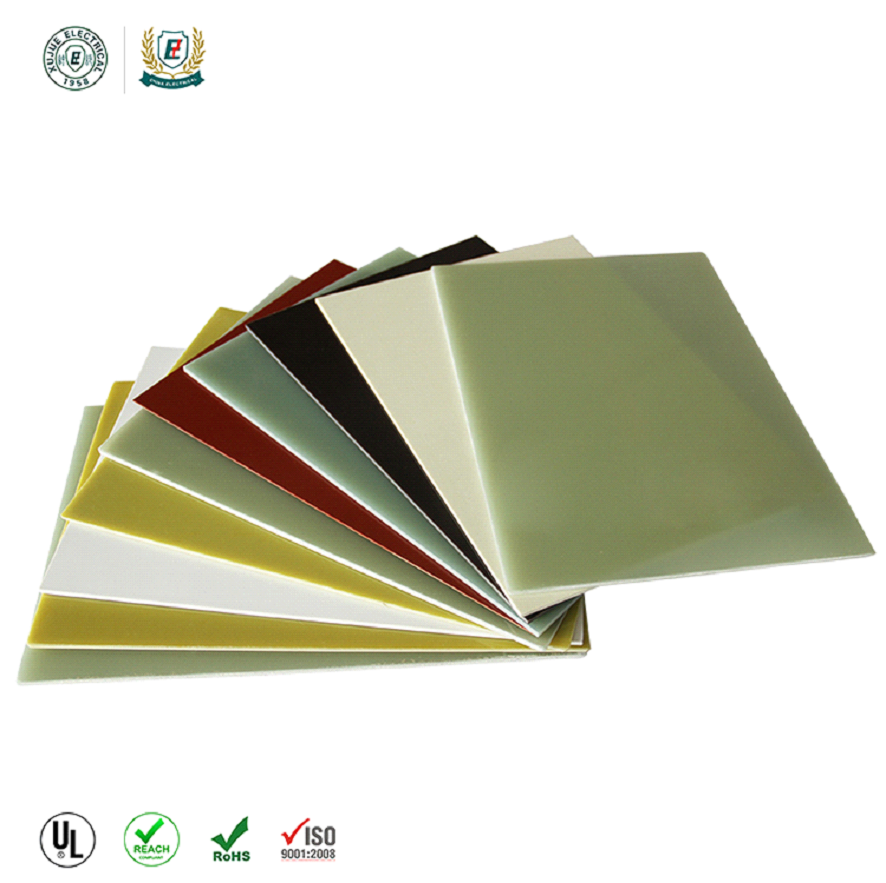

И как оказалось, выбор весьма непрост! Самый распространенный материал-это фольгированный стеклотекстолит. Этот материал имеет структуру слоеного пластика, волокна которого чередуются с полимерным связующим веществом. В качестве полимера чаще всего используют:
- бакелиту;
- эпоксидную смолу;
- полиэфирную смолу.
Виды базовых материалов
Существуют множество марок стеклотекстолита: СФ; СТЭФ-П; СТЭБ; СТТ и т.д. Но чаще всего мы с вами слышали именно «Стеклотекстолит FR-4». Эта аббревиатура не означает марку материала, бренд или что-то еще… FR – это классификация огнестойкости материала, следовательно, существуют классы FR-1, FR-2… даже FR-6!
Но как оказывается стеклотекстолит не единственный базовый материал для производства печатных плат! Речь идет о материалах, применяемых в устройствах высокоскоростной передачи данных, такие материалы как Rogers, Taconic, Arlon. Разработчики используют такие материалы, когда необходим особый контроль таких параметров, как диэлектрическая проницаемость и потери в диэлектрике!
СВЧ-техника

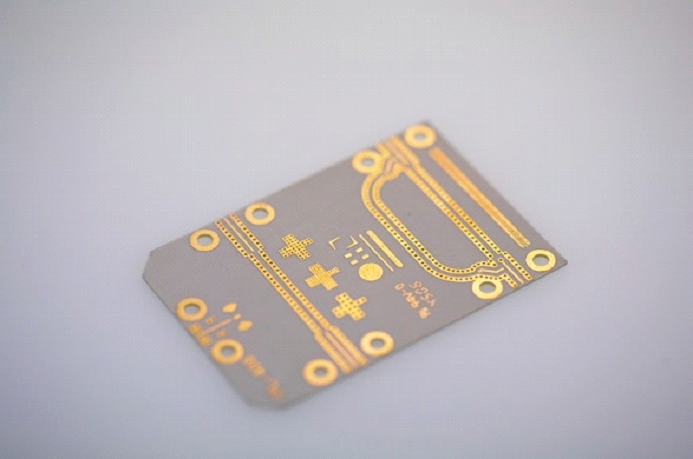

В СВЧ-технике применяется еще более редкая группа, базовые материалы которой выполнены на основе наполнителя из керамики или тефлона. Производителей такого рода материалов — единицы, наиболее известный в мире — компания Rogers Corporation, выпускающая несколько серий такого рода: RT/Duroid, TMM и др. Материалы рекомендованы для применения в производстве антенн различного назначения, в авиационной и космической отрасли. Их особенность — стабильность параметров в диапазоне частот вплоть до десятков гигагерц. Но и цена их кардинально выше, чем стандартных, коэффициент стоимости — порядка 15-40 в зависимости от серии. Интересный факт: на продажу таких материалов компания Rogers накладывает определенные ограничения, так как требует предоставить ей официальную информацию о сфере применения данных материалов и оставляет за собой право отказать в поставке!
По-моему, можно бесконечно обсуждать материалы, используемые для производства печатных плат. Ну и теперь, в следующий раз расскажу вам про микроны медной фольги, об основных свойствах материалов для печатных плат и о необычных печатных плат из Алюминия, да-да, и такие печатные платы тоже бывают!
